瓶装是一种重要的药品包装方式，而包装质量的智能检测是制药行业的一个重要环节。人工检测无法满足药品包装质量及市场竞争的需求。针对上述问题开发医用瓶盖质量在线检测系统。实现对瓶盖以下3类缺陷的实时检测。
-
顶部缺陷：徽标不一致、大小不一致、黑点、油污、斑点；
-
内垫缺陷：内垫有无、缺损、污损、垫片和顶部标志不一致；
-
盖口缺陷：毛边、缺口；
一）原理：
系统主要针对国内瓶盖人工检测存在稳定性差、效率低、技术含量低等问题。利用计算机视觉、光学图像、数字图像处理、智能控制等技术，对瓶盖质量进行实时在线检测。检测系统主要由光源、摄像机、图像处理计算机、PLC控制器等组成。系统示意图如下图1所示。

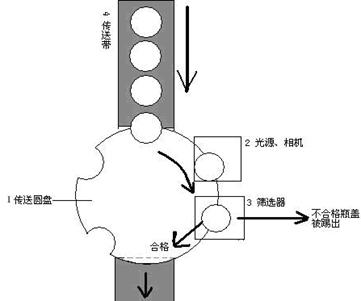

图1示意图
系统工作原理为：在瓶盖传输段，设计专门的星轮传送段，对瓶盖上下两个面同时打光，瓶盖高速运行，由光电传感器、脉冲编码器定位触发高速摄像机摄取图像，由图像采集卡快速捕获图像，由开发的实时分析软件，完成图像定位、预处理、缺陷特征提取、描述等，建立瓶盖合格与否的统计判据，将实时检测结果与判据标准比较，评定瓶盖质量信息，将判断结果传送到PLC，控制启动剔除结构，实现不合格瓶盖的自动剔除和分拣，通过软件系统还可对瓶盖质量情况进行数据统计、分析和存档等。下图3为多工位图像采集示意图。
图 3 多工位采集示意图
二）性能特点：
-
可检测缺陷：徽标不一致、大小不一致、黑点、油污、斑点； 内垫有无、缺损、污损、垫片和顶部标志不一致； 盖口毛边、缺口。
-
检测速度：每小时2万只以上，可通过硬件提速。
-
检测精度：误检率低于1%。
-
可设置缺陷大小检测标准等级。
-
检测结果处理：报警灯亮；显示保存缺陷图像；自动剔除不合格品。
-
缺陷数据以报表格式输出，统计各时段瓶盖缺陷数据分布情况。
三）应用领域：
各种瓶盖生产厂家，瓶盖设备生产厂家；
其它类似生产企业，如：食品包装厂，药品、电子产品包装厂，玻璃制品厂等。
